SATA/DOM/IDE/M.2/NGFF/M-SATA拷貝機

HT12 系列拷貝機特別針對工控常使用的 FLASH 裝置所設計研發之拷貝機支持包含 SATA Slim(DOM) 7pin 或 22 pin, IDE 40/44 pin Slim(DOM) 、CFAST、 CF、M-SATA 或 M.2 規格之 FLASH 裝置。

針對不同規格之 FLASH 裝置，HT12拷貝機使用者只要透過經由選購之轉板配件，可靈活運用復制不同規格之 FLASH 裝置。對于需求復制不同規格介面的使用者提高了設備利用度。

HT12 系列的推出，以性價比絕佳的硬體規格，提升的頻寬傳輸介面，及轉換介面的優勢，讓每一個復制端口產生最大的利用度，HT12 所有復制接口皆是獨立的通道，在資料傳輸表現方面，硬體經過全面性的革新與大幅度的升級，針對市面上各類主流工控 FLASH 商品，都有絕佳的復制表現。

SATA/DOM/IDE/M.2/NGFF/M-SATA拷貝機點功能特色

---

 每一個埠擁有完全獨立的頻寬，不與其他埠分享頻寬。因此，每一個媒體得以全速前進，發揮最大傳輸速度!

HT12 支持市面上所有 IDE 或 SATA 工控 FLASH 裝置，包括 SATA Slim(DOM) 7pin 或 22 pin、IDE 40/44 pin Slim(DOM) 、CFAST、CF、 M-SATA 或 M.2(NGFF) 規格之 FLASH 裝置透過額外選購之轉接器，輕鬆解決不同介面間的轉換問題，大大提升產品利用率。

每個復制端口最高可傳送 150MB/秒之頻寛，每分鐘可達到 9GB/分鐘 (其表現效能會受不同裝置之效能而有所影響)。

快速拷貝或不同容量之間拷貝(BRIEF/RESIZE)會自動判斷來源媒體的檔案結構，并根據目的媒體的容量大小，決定使用的復制策略，以加快復制的速度，或調整檔案結構以適應目的媒體的大小。

提供不同的復制功能選項，可靈活運用應付所有的資料格式以及檔案系統格式。

支持復制 HPA(Host Protect Area) 及 DCO(Device Configuration Overlay) 隱藏保護區。

支持最精準之位對位(bit to bit)資料比對模式，此方式為目前已知最精準的方法之一。

支持完整資料抺除功能。

支持容量定址到至少 6TB。

支持監控軟件，即時監控機器的所有運作狀況，更可做為分析機器運作時發生的錯誤，及應用在分析產能及良率的用途上。

操作簡單，無須復雜之設定。

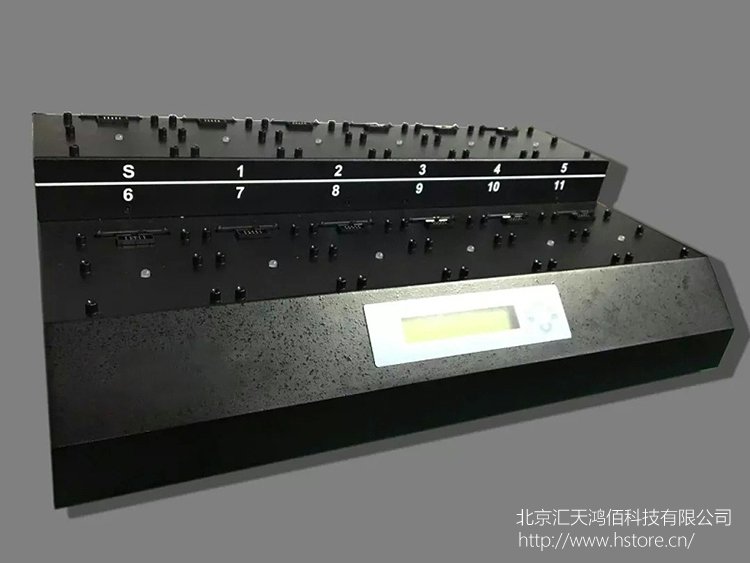

DOM拷貝機外觀

---

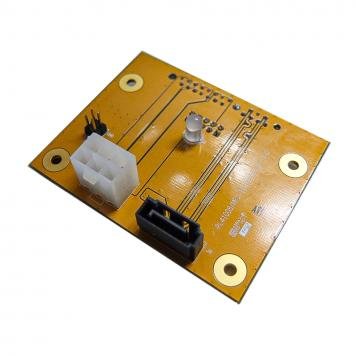

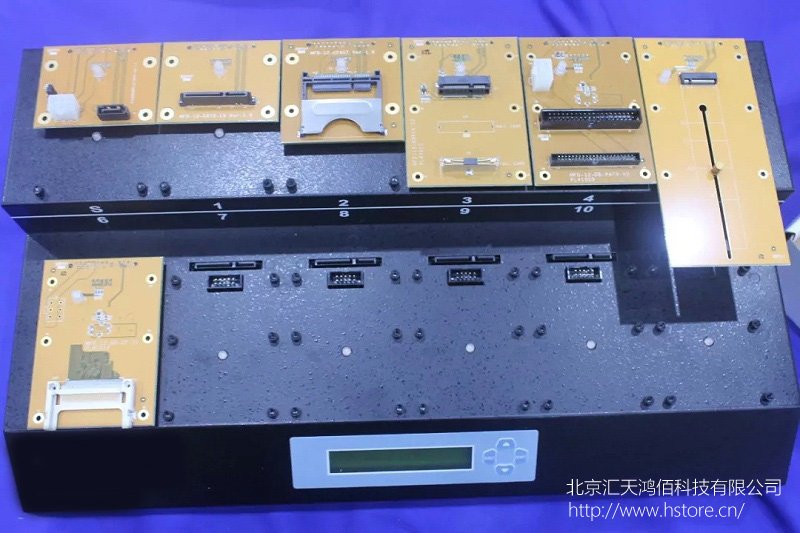

針對不同的介質更換轉接板

---

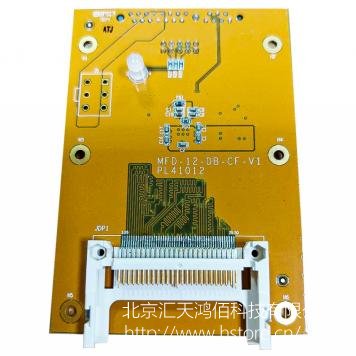

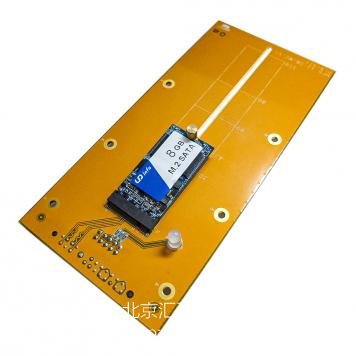

M.2  NVME轉接板 —— CF轉接板

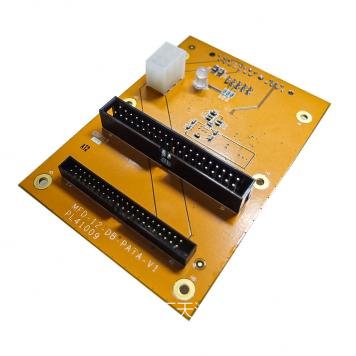

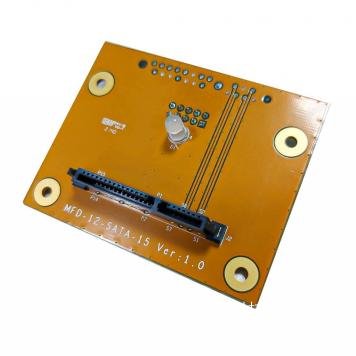

PATA轉接板（44/40Pin）—— 22Pin SATA轉接板

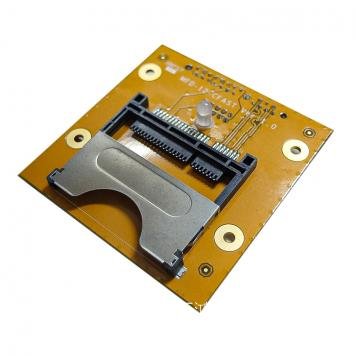

CFast轉接板 —— 7 Pin SATA轉接板


SATA/DOM/IDE/M.2/NGFF/M-SATA拷貝機主功能說明

---

BRIEF COPY

BRIEF 會分析來源媒體資料，決定有效的資料區域，然后依照設定模式 SET COPY、SET COMPARE 決定是否要復制，或是比對，或是兩者都做。

此復制模式可支持的檔案結構包含 Microsoft Windows / Dos (FAT12、 FAT16 、 FAT32 、 NTFS) 、 LINUX (EXT1 、 EXT2 、 EXT3、 XFS 、 ReiserFS)、Apple Macintosh(HPFS)。

由于這個模式會嘗試解釋來源媒體的檔案結構，而只復制有資料的區段，所以如果儲存的資料少于總容量時，可以加快復制的速度。

BRIEF 的結果，無論目的媒體的大小，其檔案結構呈現的容量會跟來源一樣。所以當然 BRIEF 只適合目的媒體大于或等于來源媒體容量的情況。

RESIZE COPY

RESIZE 可以解決復制不同容量的來源媒體與目的媒體。因此，目的媒體剩余的容量可再繼續使用，不受限制。

RESIZE 可以接受目的媒體比來源媒體小，但有效資料仍要放的下才行。由于 RESIZE 會重建整個檔案系統，如果目的與來源容量差異過大，導致無法重建檔案結構時，HT12 會回報失敗。

也因為重建檔案系統的關係，RESIZE 的速度也較慢。如果目的媒體彼此間容量有差異時，RESIZE 會以最小容量的目的媒體為依據，重建檔案系統。

 RESIZE 同樣也會參考設定模式中 SET COPY、SET COMPARE 決定相關的配套措施，採取的方式可以參考 BRIEF 的說明。

 特別的是 RESIZE 不支持 SET COMPARE，因為整個檔案系統被重建，已經與塬來不同，所以 RESIZE 會忽略這個設定。

DISK COPY

復制整個來源媒體的內容到目的媒體。這個模式不會嘗試解釋來源媒體的檔案結構，所以可以復制未知的檔案結構，但是由于它連沒用到的資料區也一同復制，所以花費的時間跟容量有關，而與實際儲存的資料量無關。

FULL 同樣也會參考設定模式中 SET COPY、SET COMPARE 決定相關的配套措施，採取的方式可以參考 BRIEF 的說明。

VERIFY

掃描目的埠之 FLASH 裝置，此功能提供簡易功能，篩選出無法被正常讀取之媒體。由于 VERIFY 不需要來源媒體，所以做 VERIFY 操作，只有 HT12 的目的埠可以被拿來使用。

ERASE

將目的埠整顆媒體資料清除。

由于 ERASE 不需要來源媒體，所以 HT12 的目的埠都會被拿來使用。在執行此項操作，HT12 將立即與來源埠自動斷電，所以您不需刻意移除來源埠的來源媒體，也不用擔心來源媒體裡面的寶貴資料被抹除。

DIAG

根據 DIAGNOSTIC SETUP 目錄底下 SET WRITE TEST, SET READ TEST,SET RANDOM READ 以及 SET RANDOM WRT 設定，對硬碟做硬體檢測健康動作。

DIAGNOSTIC 功能由于不需要來源母碟，通常幾個細項設定都是獨立運作的。但其中 SET READ TEST 的運作則因為需要根據 SET WRITE TEST 隨機寫入的 PATTERN 值來做為資料比對的工作範圍，也因此，SET READ TEST 是不允許被獨立操作的，強制執行 SET READ TEST 的結果，機器將顯示該相對應的埠「X」做為提示。

DIAG.結束之后，螢幕下方將顯示 V 或 X 來做為硬碟健康評估的結果。

SETUP

設定模式允許您對 HT12 做進一步的調整。在主功能下，您可以透過上下按鍵切換到 SETUP，按一次 ENT 按鍵進入該模式。離開的方式按一次 ESC 按鍵，回到主功能畫面。

設定模式說明

SET TO DEFAULT

回復 HT12 出廠預設值。

UPDATE FIRMWARE

更新 HT12 韌體版本。

SET COPY

要求 BRIEF 以及 FULL 做復制的工作。HT12 不允許您同時關閉 SET COPY 與 SET COMPARE。也就是說，他們至少會有一個是開啟的狀態。他們也可以同時開啟，表示您希望在復制后接著做比對的工作?！?」表示開啟，您可以按 RUN 鍵在開啟與關閉間選擇。

SET COMPARE

要求 BRIEF 以及 FULL 做比對的工作?！?」表示開啟，您可以按 RUN 鍵在開啟與關閉間選擇。

BRIEF IMMEDIATE

在主功能模式下，開啟 BRIEF IMMEDIATE，拷貝過程當中，HT12 將採取一邊分析母碟資料，一邊同時復制的模式。也就是邊分析邊拷貝 FLASH 裝置。

BRIEF IMMEDIATE 預設值是關閉的，不同的情況在于，當遇到某些特殊檔案系統，特別是分析母碟，通常需要花費相對久的時間，開啟 BRIEF IMMEDIATE，以邊分析母碟邊拷貝的策略下，將可大幅縮短拷貝時間。

SKIP READ ERROR

要求 BRIEF、FULL、RESIZE 對于來源媒體有壞軌的區域，進行忽略的動作，被忽略的磁區資料將被填零取代?！?」表示開啟，您可以按 RUN 鍵在開啟與關閉間選擇。

如果沒有設定 SKIP READ ERR，一旦遇到來源媒體檔案系統有毀損或壞軌時，就會停止讀取的動作，直接回報錯誤(ERROR)。

NO CAP CHECK

根據設定模式 NO CAP CHECK 的設定，要求主功能 FULL 採取不同措施的 FULL COPY 復制動作。開啟﹝*﹞NO CAP CHECK，當主功能 FULL 發現目的媒體與來源媒體容量不同時，仍舊繼續進行要求的工作，也因為沒有檢查兩者間的容量差距，所以通常 TARGET 端的復制結果會視為錯誤，也就是復制失敗。

如果沒有設定 NO CAP CHECK，當然就會以整個來源媒體作為檢查容量的範圍?！?」表示開啟，您可以按 RUN 鍵在開啟與關閉間選擇。

HPA CHECK

根據設定模式底下 HPA CHECK 的設定，要求 BRIEF, FULL 復製來源媒體含有 HPA 隱藏保護磁區。開啟﹝*﹞HPA CHECK，目的媒體復製時間以及備份容量將根據來源媒體 HPA 分割狀態，等到復製完畢之后，目的媒體備份的容量將與來源媒體吻合一致。

如果沒有設定 HPA CHECK，實際上復製方式將依據機器採取的預設值?；蛘吣部梢詤⒖?BRIEF、RESIZE、FULL 的復製說明。

您也可以在機器上直接清除 HPA 隱藏保護磁區，透過執行主要模式下的 VERIFY 或者 ERASE 功能，按一次 RUN 鍵，媒體中的 HPA 隱藏磁區將開始被清除，同時還塬恢復媒體塬先實際的容量，您也可以透過設定模式下的 DEVICE INFO 功能，一一檢視開啟與關閉 HPA CHECK，目的媒體復製前后容量的差異。

DCO CHECK

透過 DCO CHECK 設定，被復製的目的端的 FLASH 裝置容量將被鎖定，通常會跟來源母碟一樣。

*DCO CHECK 容量清除方法請同步參考 HPA CHECK。

BTN. SOUND

開啟或關閉按鍵聲。

SHOW EXE TIME

顯示工作完成時的執行時間。

CMD TIME OUT

在任一主功能運作期間，如果 FLASH 裝置發生任何寫入、讀取或資料傳輸異常，甚至是裝置無預警失聯，HT12 將根據 CMD TIME OUT 設定的參數，採取對該 FLASH 裝置 RETRY 次數。

CMD TIME OUT 參數大小是一個整數，設定範圍從 0-9，預設值採取 RETRY 一次。

設定零次，表示將不執行任何補救措施，直接判定 FLASH 裝置復製失敗，其結果會在機器完成工作后顯示。

注意 : 啟動 CMD TIME OUT 有可能導致 FLASH 裝置復製不良率提高。

TRANS. SIZE

允許設定 FLASH 裝置單一資料的傳輸速率，預設值為 16M。

MAX UDMA MODE

為了提高 FLASH 裝置的資料傳輸效能，HT12 允許設定 UDMA MODE 的傳輸模式，設定的參數分別為 0-6，設定的數字越大，表示傳輸速度越快。

您可以透過 ENT 鍵進入 MAX UDMA MODE 選項，上下按鍵切換，設定完畢，按一次 ESC 按鍵離開。

SET WRITE PAT

針對不常見的操作格式，或者特別的檔案系統，填入指定的 DATA PATTERN 區域，然后再執行 SCAN DATA 紀錄含指定填入的資料區域，搭配主要模式底下的 BRIEF 功能，快速復製 FLASH。

設定 FLASH 裝置資料區域填入固定的值，預設值填入「RM」。

WRITE PATTERN 設定值 : E5/F6/00/FF/C9/5A/A5/AA。

DEVICE INFO

顯示安裝在 HT12 來源埠以及目的埠媒體有關的所有資訊。

在 HT12 沒有執行任何主功能的期間，您必須事先連接，或者連接上欲顯示的媒體裝置，然后以 SET 鍵選擇此功能。

您可以使用 SET 鍵切換不同編號的 DEVICE INFO 內容，當然，如果恰巧該編號的裝置不存在，HT12 會自動跳過該順位，直接顯示下一個資訊。

SYSTEM INFO

顯示 HT12 的韌體版本。

TOTAL COPY COUNT

允許檢視所有成功與失敗的目的媒體復製數量。

在主功能下，您可以經由 SETUP 來進入設定模式選單。檢視方法，按一次 ENT 鍵進入 TOTAL COPY COUNT，HT12 將依照執行主功能的期間，回報成功與失敗的數據。

在某些情況下，您可以依據使用 HT12 的狀況，清除累計一段期間的 TOTAL COPY COUNT 數據。需要清除資料，以 ENT 鍵按壓一長聲。

BURN IN

設定 [ * ] BURN IN，表示即將進行循環測試目的埠的 FLASH 裝置，在某些測試環境下，BURN IN 允許使用者設定對 FLASH 裝置的測試次數。

BURN IN COUNT 設定範圍 : MX/5/10/20/50。

BURN IN COUNT 允許使用者設定測試

MX : 表示不限制 BURN IN 次數，直到使用者中斷該模式。

按壓 ENT 按鍵一長聲就可以中斷 BURN IN。
